對比KBK起重機和組合起重機
KBK是柔性梁式起重機的總稱,較大起重量一般為2噸,是起源于歐洲的站式起重機設計。KBK由懸架裝置、軌道、道岔、行走車輛、電動葫蘆、移動供電裝置(滑線)和控制裝置組成,只能直接懸掛在工廠的屋頂或梁架上。
由于早期進入中國市場,許多國內起重機制造商復制了KBK系列產品,產品質量不均勻,結構規格也有不同程度的差異。

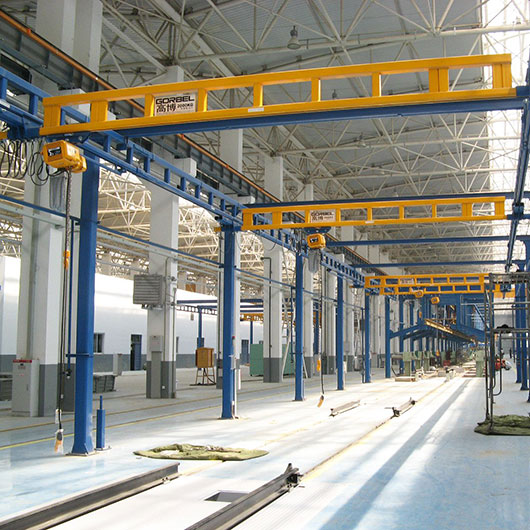

與KBK柔性梁式起重機相比,組合梁式起重機采用剛性結構設計,具有明顯的優點:
1.吊架與軌道的連接方式
(1)組合起重機吊架采用剛性結構設計,柔性梁系統吊架結構采用球窩設計,使整體結構更加靈活。但該柔性設計具有較大的松動風險,需要定期維護;
(2)組合起重機的軌道整體覆蓋軌道車輛,幾乎消除了長期使用造成松動和墜落的安全風險。柔性梁系統的軌道用柔性吊架夾緊,使用一段時間后螺栓松動的風險較大。
2.現場安裝方式
組合起重機提供桁架軌道設計,有效減少現場安裝時的吊點數量,每個支撐中間的距離可達9米;柔性梁系統需要每30厘米至3米有一個吊點。
現場安裝的難度和時間,以后的設備維護,車間改造的施工要求也比較高。
3.單主梁跨度限制
組合起重機主梁的較大跨度可達9米。即使起重量達到2噸,也不需要考慮雙主梁;但當柔性梁系統的起重量在1-2噸之間時,只要跨度超過4-6米,就需要使用雙主梁,這將增加手。
為了避免軌道主梁運行中可能出現的問題,甚至需要考慮在軌道上安裝電問題。
4.鋼結構輔梁
組合起重機采用桁架軌道設計,現場安裝一般不需要額外的鋼結構作為支撐;柔性梁系統的KBK軌道要安裝在額外的鋼結構下,以滿足輔助梁和相同規格的車站的要求。
與機器相比,組合起重機外觀更簡單美觀;
5.凈空高度
組合起重機的凈空高度遠低于柔性梁系統,因?yàn)樗恍枰~外的鋼結構作為支撐。較小的凈空高度意味著改善空間更有效。對于空間密集的工廠來說,凈空高度往往是關鍵因素。
6.操作
對于剛性設計的組合起重機,主梁在軌道上運行時不會傾斜;柔性梁系統的特點是主梁的一段比另一段提前行走(當葫蘆車不在主梁中間時)。偏斜行走很可能導致型軌卡在主梁上。
