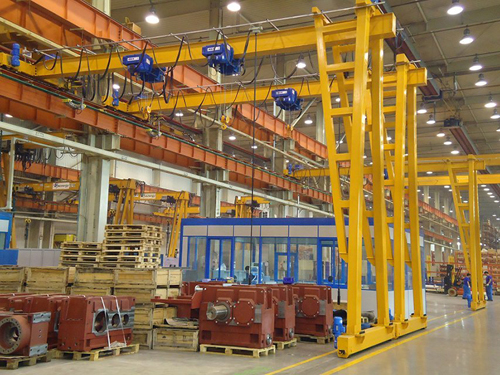

3t歐式龍門起重機
結構特點
主梁部分
1、 主梁采用優化設計,自重輕,結構合理;
2、 主梁為箱形梁或H型梁結構,由鋼板焊接成型;
3、 鋼板材料為國內鋼材(Q235B);
4、 垂直繞度為按中國國家標準;
5、 所有鋼板進行拋丸預處理,達到Sa2.5級標準化
6、 焊接前仔細檢查和清潔鋼板,通常由自動焊機時行焊接(MIG或半自動焊);
7、 主焊縫均進行無損探傷;
端梁部分
1、端梁材質為國內鋼材料6Mn;
2、端梁為矩形鋼管或鋼板焊接成型,成型后的端梁在數控機床一次定位加工,達到允許的偏差范圍,確保民族尺寸精度和配合公差;
3、每個端梁配有雙輪緣的車輪、緩沖器和防出軌保護裝置;
4、雙梁起重機在沿主梁方向大車驅動側布置維修平臺(維修走道);
5、主梁和端梁采用高強度螺栓連接,確保整機精度和運行平穩;
