立柱式懸臂吊如何安裝

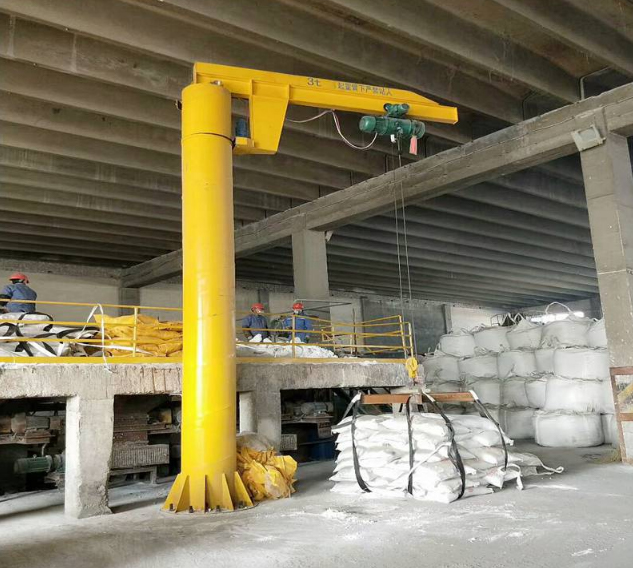

立柱式懸臂吊是目前生產中廣泛使用的起重設備,柱懸臂吊的優點是什么,可靠性高,適合短距離。
頻繁起吊任務,操作靈活,工作效率大幅提高,柱式臂式起重機的安裝步驟如何?
-、柱子的安裝。
將柱子放入底板的內圈,在底板的兩側焊接底板和柱子固定,將幾塊筋板焊接在底板和柱子上,完成柱子。
懸臂吊床的安裝。
二、端板和腰圈軌道的安裝。
首先,將柱式起重機的旋轉軸和端板調整位置后,焊接固定,保證旋轉軸的垂直度。然后把端板放在柱子里,按圖。
紙的尺寸,和柱子焊接固定。將腰圍軌道放入柱子,根據圖紙的尺寸調整相應的位置后,與柱子焊接固定,完成安裝。
三、旋轉套筒的安裝。
將軸承座和旋轉筒通過連接板按圖紙尺寸焊接固定,壓入調心滾子軸承,用軸承壓板封閉旋轉套筒的左側回去?;厝?/span>
轉筒右側焊接板連接板,用螺栓連接板,現場安裝時拆下板,在旋轉套筒內部安裝集電裝置等立柱懸臂。
吊起旋轉套筒內部零件安裝完畢后,安裝封板完成安裝。
四、支架的安裝。
首先,將軸焊接到馬達安裝板上,安裝主輪和副輪,根據圖紙的尺寸將方管、梯形板、鋼板焊接固定。根據圖紙尺寸
英寸,將支架焊接在懸臂上,完成安裝。
五、立柱懸臂吊整體現場設置。
現場安裝時,取下柱子上的圓螺母,通過旋轉軸和腰圍軌道將懸臂固定在柱子上,將圓螺母從旋轉裝置的內部。
安裝在旋轉軸上,依次安裝集電環,鎖定聚氨酯螺母。園子電纜從柱子內部通過,從旋轉軸的中間孔傳出,接通電源。
在進入集電環旋轉裝置的內部設置集電環支架和碳刷,在碳刷末端連接電纜,從旋轉裝置的中間引出進入控制盤,通過控制盤內。
的接觸器開關將電纜連接到旋轉裝置,運行馬達和起升電動萌蘆完成安裝。
