液壓平衡式吊的組成原理
小零件重物、不太重的大件批量加工作業,一直是困擾的難題,以前我們都是用吊車和電動葫蘆等吊車來代替,但是缺點很明顯,在生產線上很難實現自動化大批量生產,效率低,不適合高精度物品的操作,手工作業方向手到作業環境限制,無法有效發揮作用。因此,在許多情況下,無法滿足生產的需要,因此急需一種高精度、機械化的替代產品。
液壓平衡式吊的組成原理。

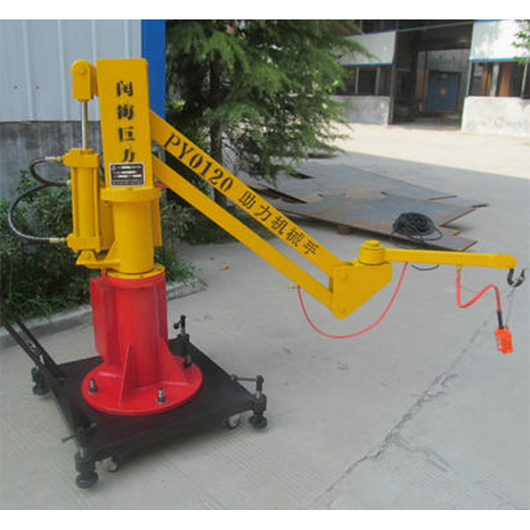

液壓平衡吊包括四個主要部分,即機體、平行四連桿機構、液壓系統和電氣控制裝置。液力平衡吊由機體、電控裝置、液壓系統、平行四連桿機構組成。主體部分包括底座、轉軸底座、機體、垂直導軌等部件。
可以在水泥基座上(固定)或在移動推車上(移動式)進行固定。機身可以在340°的范圍內繞旋轉軸座轉動。垂向引導裝置固定于機體后部,平衡機構的導向輪沿著導向槽上下移動。并聯四連桿機構由吊臂、拉桿臂、頂桿、聯板架、平衡塊等組成。
一對單列球軸承在機體的導軌上做水平運動,聯板支承在鉸接點的兩側。通過銷軸將拉桿的后端與液壓缸活塞桿的頭部連接起來,并沿導槽作垂直升降運動。四連桿杠桿臂上安裝有調試好的平衡塊,平衡塊與平衡桿系自重相平衡,實現吊鉤隨遇平衡。該系統包括齒輪泵、電磁換向閥、進油管、液壓油缸等部件。
