KBK平衡吊如何實現平衡
平衡起重機的平衡需要滿足一定的條件。這就是平衡起重機的平衡條件。那么,KBK平衡吊如何實現平衡呢?
平衡起重機的平衡是指鉤子的f點,無論是空載還是負載,在運轉到工作范圍內的任何位置后,都可以自由停止靜止,達到隨機平衡。

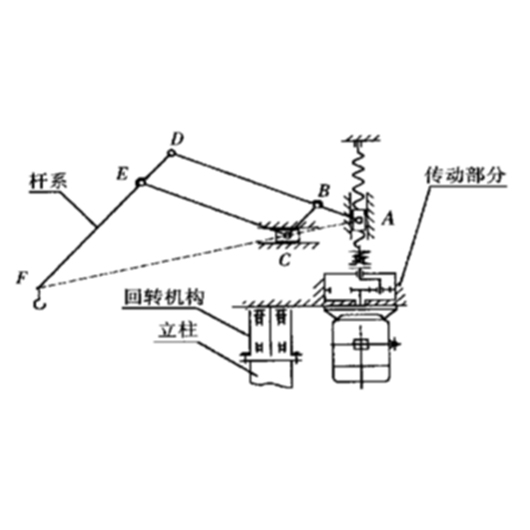

從下圖可以看出,A點的運動由傳動部分控制,在一定高度下,A點可以看作是固定鉸鏈支架,C點的水平移動是F點水平運動的原因。
掛鉤f在任何位置(起重或空載)時,f點、c點、a點只有垂直方向的反力,合力為零時,支架c點的水平受力為零,可以得到平衡。
假設桿系統的自重和鉸鏈點之間的摩擦被忽略,以便于分析問題。
根據靜力學的原理,平面力系中的一根棒同時受到三力的作用,三力一定交給一點,稱為三力棒。
如果某個部件同時受到雙力的作用,雙力的作用點在兩個端點,雙力必然大小相等的方向相反,稱為雙力棒。
因此,CB和CE是雙力棒。其受力方向沿鉸鏈連接。ABD和DEF是三力棒。三力均衡時,其力量應稍有交叉。
