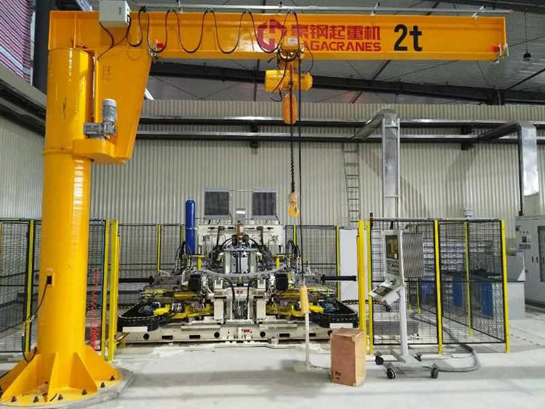

立柱式旋吊機
立柱式旋臂吊結構:
1.旋臂吊立柱由圓形管組成,底板和旋轉軸兩端焊接,上部安裝腰圈軌道。底板通過化學螺栓固定在水泥地面上,確保了起重機的穩定性。在旋轉軸上形成通孔以將電纜隱藏在柱內。360度集電器可安裝在旋轉軸上,使旋臂旋轉n*360度旋轉。腰圈軌道用于立柱式旋臂吊的旋轉。軌道上有幾個小孔安裝旋轉限位塊,可實現0-360度角度限制。
2、臂旋臂由工字鋼和H型鋼組成。它適用于各種環鏈葫蘆的安裝和操作??梢苿又箘友b置安裝在兩端,以確保葫蘆在特定行程內工作。
3、旋臂起重機支架采用矩形鋼管和支撐旋臂的鋼板焊接而成。三角支撐,優越的機械結構,重量輕,安穩性高。支架下有兩個旋轉車輪。同通過輕型蝸輪蝸桿減速電機驅動主動車輪,實現立柱式旋臂吊的電動旋轉。
4、立柱式旋臂吊的旋轉裝置采用圓管作為殼體,內部安裝調心滾子軸承,實現旋臂的自由旋轉。由于調心滾子軸承本身的性能,即使腰圈和立柱的同心度略有偏差,也能確保旋臂起重機的安穩使用。
5、C型軌道可安裝在旋臂式旋臂上,用于安裝電動葫蘆供電電纜。外形小巧美觀,適用性強。
