柱式旋臂吊

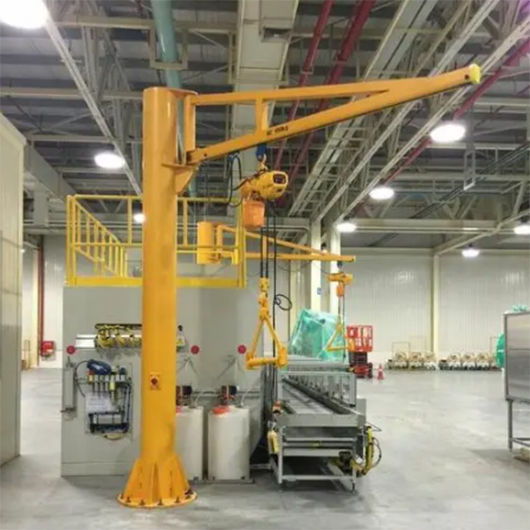

定柱旋臂起重機由立柱裝置、旋轉裝置、旋臂裝置和環鏈電動葫蘆組成,主要包括上、下、主梁、主梁拉桿、起重機構(環鏈電動葫蘆)、旋轉機構、電氣系統、爬梯和維護平臺。
立柱的下端固定在混凝土的基礎上,旋臂可以根據用戶的需要旋轉。旋轉部分分為手動旋轉和電動旋轉。環鏈電動葫蘆安裝在旋臂軌道上,用于提升重物。
定柱旋臂起重機配合可靠性高的JPKK型環鏈電動葫蘆,特別適合短距離、頻繁使用、密集起重作業,具有效能高、節能、省事、占地面積小、操作維護方便等特點。環鏈?zhǔn)诫妱?dòng)葫蘆具有提升和在橫梁上來回運行的功能,旋臂梁可以由旋轉裝置上的減速器驅動滾輪旋轉,電氣控制箱安裝在環鏈?zhǔn)胶J上。
本機操作通過手電門按鈕實現。手電門有8個按鈕,分別控制快速上升、快速下降、慢速上升、慢速下降、左右旋轉和葫蘆車水平前后行走。
注:
操作時不能同時按下快慢按鈕和同一馬達的反轉按鈕。
工作時,禁止在吊臂下站人。
嚴禁拖拉重物。
禁止過載起吊。
為了便于運輸,本機采用拆裝包裝。本公司負責設置,用戶也可以根據產品說明書的介紹方法自行設置。
