KBK懸掛行車
KBK,德語Kombiniert Kran的縮寫,意為組合式起重機。是德國德馬格(DEMAG)公司的專利產品(已過專利期),后被各起重機廠家紛紛仿制或進行效仿設計。主要由軌道、懸掛裝置、行走小車和一些功能組件構成,所有模塊都為標準組件。起升裝置主要采用環鏈電動葫蘆,也可吊掛一些機械手或焊槍之類,作為工具滑軌使用。起重量一般2000kg。

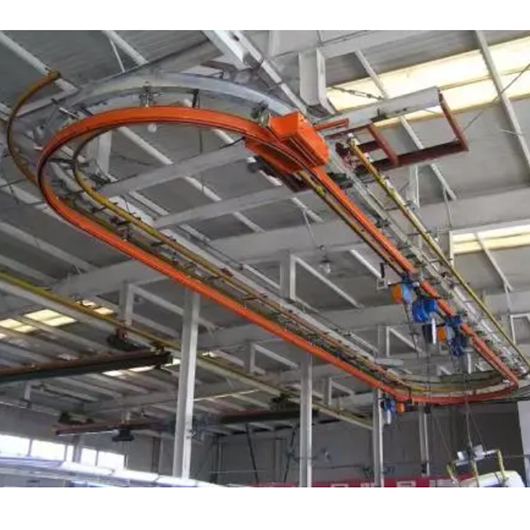

KBK軌道-采用Ω形狀,2片焊接而成。常用的是KBKII型軌道,多根軌道可用高強度螺栓連接。彎軌的轉彎半徑1.5m,大彎可用直軌搭配。沒有更小半徑的,會對小車運行有影響。(KBKI型軌道轉彎半徑1m,在此不做介紹)。也可在KBKII型軌道內側安裝內置滑觸線,用于葫蘆供電,稱為KBKII-R型。
懸掛裝置一般可以安裝在工字鋼/H型鋼下緣,有一定自鎖功能,安裝簡便牢靠。
功能組件包括:道岔,十字轉盤,升降段等。
KBK組合起重機包括-單軌起重機、-單梁起重機、-雙梁起重機、-伸縮梁、-堆垛機等各種型式的起重設備,起重量0.125t~2t適應范圍廣,尤其適用于現代化生產輸送線,其特點概述如下:
1、可靠性好、穩定性高 KBK輕型起重機系統的組成部件全部是標準模塊,可以保證大批量、高質量生產,因而系統十分可靠;系統模塊的主體是三種規格的冷軋型材,強度大,剛度好,自重輕,保證了系統的穩定性。
2、適應能力強 KBK系統可根據工廠各工位的需要,靈活地設計安裝起重機系統,從定點運送到高準確度地多點、多節拍的自動化輸送線,都能隨意組合而成??捎糜谛略O(shè)計的廠房,也可用于舊系統的改造或延伸。
3、安裝方便,經濟效能高 KBK系統的安裝調試很方便,型材及各標準模塊之間只須用螺栓連接即可使用,可節省工廠的空間和面積,大大減少了人力資源,提高生產效率,從而降低能耗,提高企業效益。系統可以手動操作,也可以實現自動、半自動操作,運行效能高。
