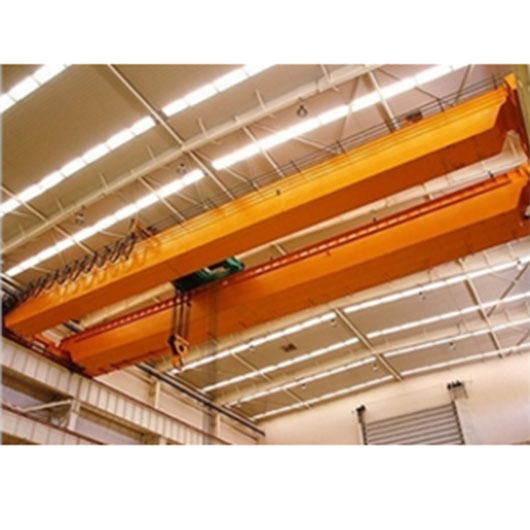

介紹智能自動行吊輸送裝置
目前,移動龍門起重機主要用于工件運輸。這種方法主要是在地面鋪設專用軌道,使移動龍門架底部的載重輪在軌道上行走,吊在龍門架上的工件行走;鋼絲繩電動葫蘆主要用于提升和運輸工件。
移動式龍門起重機的運輸方式主要有以下缺點:工件水平運輸時,龍門起重機整體驅動被運輸物體移動,造成能源浪費,成本高;吊裝材料的鋼絲繩電動葫蘆在運輸過程中容易晃動,物料運輸精度低,容易發生安全事故;移動式龍門起重機軌道安裝在地面上會影響地面交通;移動式龍門起重機需要人員操作,不易實現自動化。
針對現有技術的缺陷,我們的目的是提供一種智能自動行吊輸送裝置,可以減少能源浪費,避免被輸送物體晃動,提高安全性,實現自動操作,不影響底部交通。
為了達到上述目的,我們采用了一種智能自動起重輸送裝置,包括主梁和兩個平行設置的承軌梁,主梁橫跨承軌梁。
智能自動起重輸送裝置還包括行走驅動電機、行走驅動軸、兩個行走齒輪和兩個行走齒條。行走齒條固定在每個承軌梁下,行走傳動軸與主梁平行設置,行走傳動電機與行走傳動軸鍵連接。行走傳動軸兩端分別設有行走齒輪,行走齒輪分別與同側行走齒條嚙合。
智能門自動起重輸送裝置還包括起重驅動電機、起重傳動軸、兩個起重齒輪、兩個起重齒條和兩個起重導軌。起重導軌垂直于主梁,起重齒條固定在每個起重導軌的外側。起重傳動軸與主梁平行設置,主梁還固定了與起重傳動軸鍵連接的起重驅動電機。起重傳動軸兩端設有起重齒輪,與同側起重齒條嚙合。
智能自動起重機輸送裝置還包括兩條行走軌道和兩組行走車輪。行走軌道分別固定在兩根承軌梁上方,兩組行走輪分別安裝在主梁兩端,每組行走輪分別放置在同一側行走軌道上。智能自動起重機輸送裝置還包括幾個起重滑塊,固定在主梁側面兩端,起重導軌嵌入起重滑塊的滑槽中。
