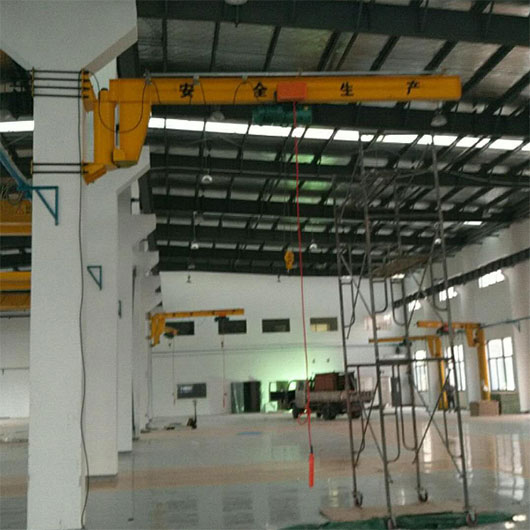

介紹了墻壁伸縮旋臂起重機
墻式機廣泛應用于車間、倉庫等場合,而現有技術中的墻式旋臂起重機一般只有一懸吊點,當需要將細長物料或大塊物料吊運時,因此,在吊運過程中物料不穩定,易發生搖擺和傾斜,給吊運帶來不便,費時費力。
與墻型懸臂吊相比,可輕松確定吊點,能平穩吊運細長物料,特別是大體積的物料。
墻式伸縮旋臂起重機技術方案。
墻式旋臂起重機,包括固定座、轉軸、拉桿、電子控制裝置、主旋臂、伸縮臂和副旋臂;兩個固定支架,沿垂直方向固定安裝在墻體上,所述的轉軸設在兩固定座之間,其兩端各活動連接于固定座;所述轉軸與電動機相連;拉桿一端固定連接到轉軸上。主旋臂的另一端固定連接在主旋臂上,設置有一個空腔,其一端固定連接在一轉軸上,另一端是自由端,下部有電動葫蘆;伸縮臂位于空腔內,滑動連接;伸縮臂伸出主旋臂的一端固定連接有副旋臂,副旋臂垂直于伸縮臂;副旋臂的兩端下部分別設置有一個電動葫蘆;電動葫蘆和電機與電控裝置電連接。
在主旋臂自由端上部設置有固定板,該固定板和主旋臂之間鉸接,伸縮臂的上表面設置有與固定板配合的凹槽。調整好伸縮臂伸出來的長度后,將固定板插入凹槽內,就可以方便地將伸縮臂的位置固定,避免在吊運過程中伸縮臂滑移。
在主、伸縮臂和副旋臂上設置有加強筋。加強主旋臂、伸縮臂和副旋臂的強度,增加其負荷。
在主、副旋臂上設置有導向槽,電動葫蘆沿導槽滑動。便于調整運輸距離。
墻式伸縮旋臂起重機的優點。
本發明采用以上技術方案,在主旋臂內設置有空腔,在主旋臂內設置空腔,其一端固定連接在轉軸上,另一端為自由端,下部設置有電動葫蘆,伸縮臂位于腔體內,與主旋臂滑行連接,因此通過控制伸縮臂的伸縮度來改變吊運范圍:伸縮臂伸入主旋臂的一端固定連接有副旋臂,副旋臂與伸縮臂垂直,副旋臂兩端下部各有一個電動葫蘆,當?shù)踹\物料為細料時,可選擇將物料吊在主旋臂上的電動葫蘆和副旋臂上的一個電動葫蘆或?qū)⑽锪系踉诟毙凵系膬蓚€電動葫蘆上,能將細長物料平穩吊運,當物料為大件物料時,可將物料吊在三個電動葫蘆上,使大體積物料上有三個起重力點,能將較大體積的物料平穩吊運。對于選吊精度要求較低,省時省力,并能平穩吊運物料。
