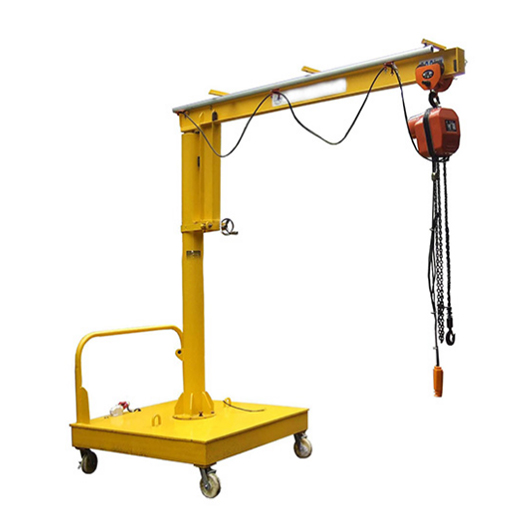

定柱旋臂起重機的性能測試方法和步驟
1.絕緣測試。
組裝完成后,在接通電源之前,對定柱式旋臂起重機的電氣設備進行絕緣測試(測量),檢查下列各部分是否合格。
(1)主回路.控制電路.所有電器設備的相間絕緣電阻和對地絕緣電阻不小于1.0MΩ;
(2)在防爆要求下,數值不得小于1.59。
2.無負荷測試。
對定柱旋臂起重機在空載情況下,根據設計要求,對起升、旋轉、運轉、行走等動作進行操作,并對各個行程限位裝置進行測試。所有的實驗都至少重復3次。檢查內容是否符合要求。
(1)操作規范,各機構動作平穩,無爬行.顫動.沖擊.過熱.噪音異常,各機構無相對運動部位漏油,有相對運動部位無泄漏現象;
(2)操縱系統可靠、準確;
(3)抬起、運轉、行走等限制裝置動作可靠,準確。
(4)旋轉角.提升高度.作業幅度在允許范圍之內。
3.額定負荷測試。
按設計的額定負荷(以下簡稱為額定負荷)和要求,執行起動、旋轉、運轉、起動等動作,并對各個行程限制進行測試。反復至少3次循環。除了檢查是否符合規定。
(1)定柱起重機懸臂梁下擾度符合規定:
(2)起升.旋轉.運轉額定轉速在允許范圍之內。
(3)穩態下降速度在允許的范圍內(不包括無級變速)
(4)噪音在允許的范圍內;
(5)沒有對主要部件造成損害。
4.靜力測試。
根據G/T5905的工作條件.試驗方法和要求,在1.25倍額定負荷下進行。確認下列項目符合其要求:
(1)主受力構件沒有變形,沒有破壞。
(2)焊接無裂紋;
(3)接縫不松;
(4)沒有損壞主要部件。
5.動載測試。
定柱式旋臂起重機在1.1倍額定負荷下,按G/T5905及設計要求的工況進行試驗。除了檢驗其是否符合1.2(1).(2)要求之外,還應檢查下列各項是否符合要求:
(1)剎車工作可靠。
(2)部件和機構沒有松動.損壞和不正常的聲音。
