防爆電動單梁起重機的結構特點
時間:2021-11-15 16:34:28 瀏覽量:240

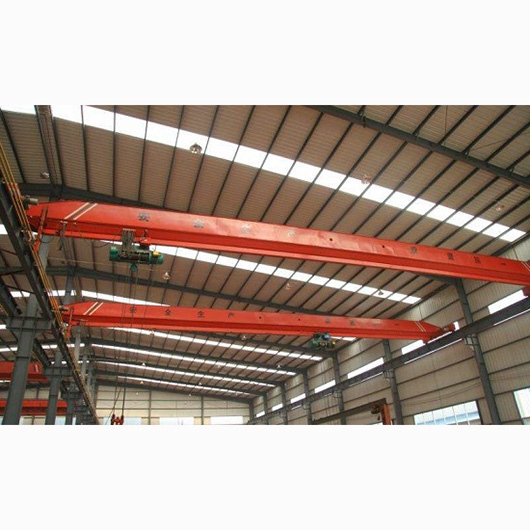

防爆電動單梁起重機是按照JB/T10219-2000標準設計制造的,與B、BM、BCD、BM等形式的電動葫蘆一起使用,成為有軌輕型小型起重機,適用于起重1~10噸,跨度7.5-22.5米,工作環(huán)境溫度在-20℃-+40℃范圍內。防爆電動單梁起重機的機構特性今天主要結束。
(1)金屬結構。
主梁采用鋼板壓延的U型槽鋼,與工字鋼組焊接成箱形腹梁。梁也用鋼板壓延成槽鋼,然后焊接成箱梁。主梁由M0螺栓(高強度螺栓)連接,便于儲存和運輸。
(2)防爆電動葫蘆。
防爆電動葫蘆可以升降重物,沿主梁縱向移動。其結構特點見防爆電動葫蘆說明書。
(3)運營機構。
防爆電動單梁起重機采用獨立驅動形式,制動由三相異步電機完成。傳動采用一開一閉齒輪傳動,其閉齒輪部分借用5噸葫蘆運行車輛部分的減速器。
(4)電氣設備。
防爆電動單梁起重機使用的運行電機有單速和雙速防爆錐形轉子電機(運行速度為10米/分,其他特殊速度要求可專門為用戶設計)。由于操作形式不同,有兩種電氣控制,電動葫蘆和整個起重機配有起升限位開關和終點限位開關等安全裝置。
