介紹了水平臂移動旋臂起重機的優點
目前生產的水平臂旋梁結構起重機的旋臂通過旋臂仰角的變化實現吊鉤的水平移動,稱為變幅。這種變幅方式的缺點是,當起重機上方空間有限時,無法實現吊鉤的理想水平運動。旋臂旋轉時,旋臂支撐面采用大型旋轉支撐軸承,體積大,成本高。底座為方形或矩形。四條腿與底座絞接,四條腿的伸展方向與旋臂受力線不一致。所以這種結構不僅體積大,而且自重大,受力不合理。
為了克服原有技術的缺點,本實用新型的目的是設計一種由工字鋼制成的水平旋臂梁,與套筒內安裝的轉柱焊接相結合,套筒與箱形底座的支腿固定連接,使吊葫蘆水平移動時不受空間條件影響,體積小,受力合理,成本低。

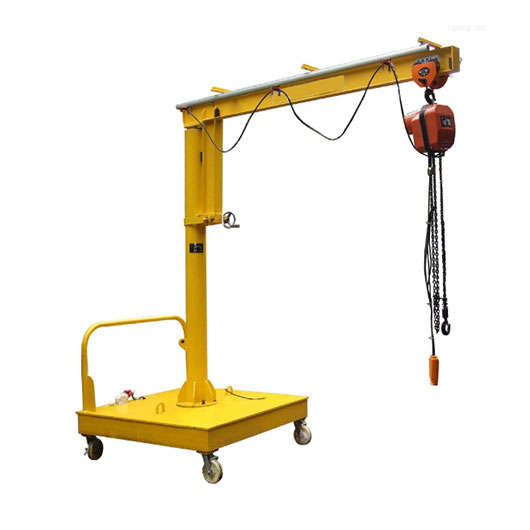

水平臂可移動旋臂起重機的特點是工字鋼制成的水平臂梁與焊接配重柱焊接相結合。轉柱安裝在上下安裝普通軸承的套筒中,套筒與安裝行走輪的箱形支腿底座固定連接。箱形支腿底座的支腿呈放射狀向外延伸,相鄰角度為909。箱形支腿配有伸縮螺旋支撐腳支撐臂。
由于旋臂梁由工字鋼和旋轉柱焊接而成,旋轉柱安裝在上下軸承的套筒中,工字鋼的旋臂可以180°旋轉,電動葫蘆車可以沿工字鋼梁水平移動。
因此,起重機不受上述空間的限制。由于轉柱安裝在套筒內,套筒上下只需安裝普通軸承,體積小,旋轉靈活,成本低;箱形支腿底座上的支腿向外延伸,相鄰角度為90°。當箱形支腿中支撐臂的伸縮方向與水平旋臂一致時,起重機的傾斜扭矩降低,應力合理。
