lx電動單梁起重機的結構組成

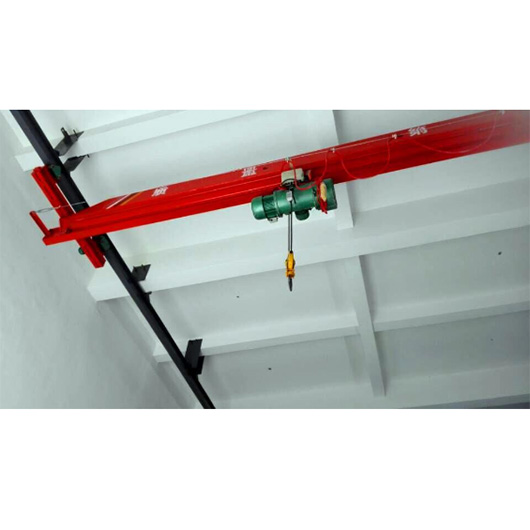

lx電動單梁起重機的橋架不是架設在建筑跨柱的軌道上,而是用安裝在梁上的四個滑輪懸掛在工字鋼的下翼緣上,固定在車間、倉庫、孔架的下弦節點或圈筋混凝土結構梁下。適用于0.5~5t,適用跨度一般為3~16m,工作環境溫度一般在-30~+40℃范圍內。
一、金屬結構。
lx電動單梁起重機主梁(橋架)有兩種形式:小噸位。小跨度起重機主梁由型鋼(工字鋼+槽鋼)組成:大噸位、大跨度產品。由鋼板壓延形成的U型槽鋼和工字鋼焊接成箱形腹梁,梁由槽鋼組成。主梁通過允許擺動一個小角度的單鉸(銷軸)連接,使起重機的每個車輪都能更好地接觸軌道而不懸掛。此外,由于連接可拆卸,運輸方便。
二、電動葫蘆。
Lx起重機電動葫蘆一毅采用CD型。MD型電動葫蘆,CD型。MD電動葫蘆結構緊湊,制動可靠,重量輕,噪音低。是集電機、卷筒、減速器、制動器、起重機構、運行車于一體的小型輕型起重設備。行走車一般沿工字鋼下緣運行。
三、運營機構。
采用單獨的驅動形式,由錐形電機驅動和制動,由開閉齒輪驅動。具體結構類似于CD電動葫蘆運行車。
四、電氣設備。
lx型電動單梁懸掛起重機采用黑色地面操作,電機為鼠籠型,電氣控制簡單,可保證傳動性能和控制性能的準確性,緊急切斷電源,安全停車。
