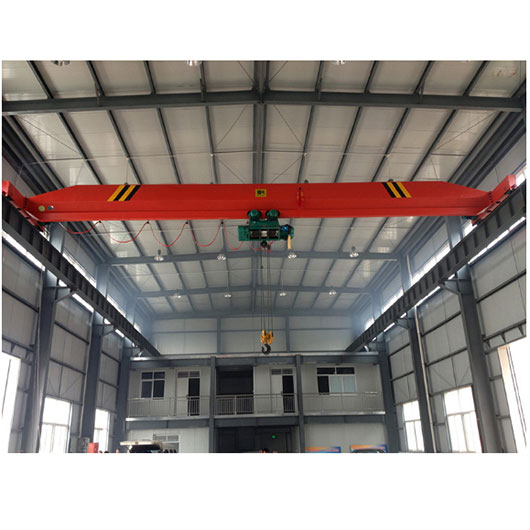

橋式起重機生產工藝分析
制造橋式起重機筋板有兩種方法:拼接和整料。由于筋板是基礎,筋板的尺寸對整體質量有很大影響。因此,在筋板的尺寸要求上,寬度誤差小于1mm。雖然長度上沒有明確的誤差要求,但也應在規定的標準范圍內。使用板材時,如果長度不夠,通常采用拼接工藝?yán)^續完成。焊縫拼接應采用單面雙向60度坡口,預留間隙應保證在2mm左右符合坡口處理的有關規定。如接口特殊,應進行特殊標記。
接頭應在中間以外,在直徑2米以內。安裝主梁構件時,應采用上翼緣板的上劃線定位方法,用直角尺檢查垂直情況,然后將上翼緣板與筋板焊縫連接。安裝腹板時,將兩個腹板拼接在一起,區分腹板與上翼緣板并劃線軸,使腹板跨度線軸與上翼緣板跨度線軸一致。
焊縫連接在兩板跨度線軸的中間。下翼緣板的安裝非常重要,因?yàn)橄乱砭壈宓陌惭b關系到起重機主梁的穩定性和耐久性。因此,安裝人員需要正確認識整個安裝過程,并認真對待。從板的對稱線設置開始,到主梁上下蓋板,再到垂直檢測,確保拱度滿足安全要求。
