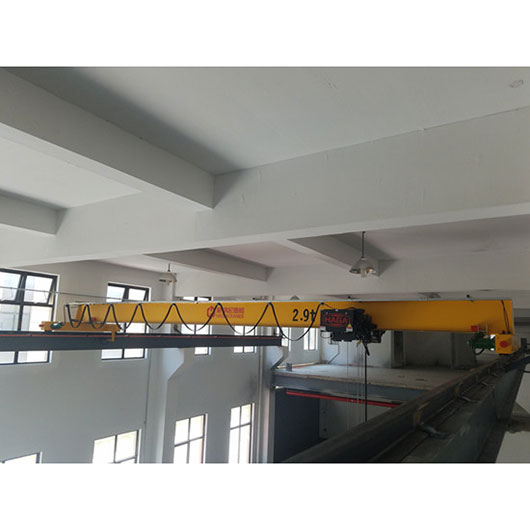

采用ld型電動單梁起重機結構及性能

時間:2021-11-29 16:07:11 瀏覽量:258


LD電動單梁起重機的設計起重機設計規范》和JB/T1306-94《LD電動單梁起重機》,設計制造LD電動單梁起重機。LD型單梁起重機與CD1.MD1等形式的電動葫蘆配套使用,成為有軌輕型起重機,起重量小于20噸,工作環境溫度在-25℃~40℃范圍內。


起重機的主要用途。


ld型電動單梁起重機是一種常用的起重機,主要用于機械制造、組裝、材料場、倉庫等固定跨室搬運材料的安裝和維護設備。電動單梁起重機不適用于以下條件:


1.有爆炸和火災危險的環境;


2.相對濕度大于85%的地方和充滿腐蝕性氣體的環境;


3.提高熔化金屬、有毒物品和易燃易爆物品。如需在上述條件下工作,應按有關標準和規定專門設計制造。


二,主要結構和性能。


LD電動單梁起重機主要由橋架、電動葫蘆、大車運行機構和電氣設備組成。橋梁部分主要由主梁、橫梁、汽車導電支架、操作室等輔助部件組成。主梁主要采用鋼板拼接成U形,然后與工字鋼組焊接成箱形實心腹梁,并按標準預制相應的拱度;梁采用鋼板焊接成箱形,車輪組在箱形梁上鉆孔安裝;LD電動單梁起重機主梁采用連接板和螺栓連接。


LD電動單梁起重機電動葫蘆一般是外包廠家的成品。電葫蘆可提升重物,沿主梁垂直移動。其結構特點和性能見相關電動葫蘆說明書。


大車運行機構采用分別驅動的形式,安裝兩套大車驅動裝置。錐形制動電機完成驅動或制動。傳動采用一開一閉齒輪傳動,帶動大車輪旋轉,完成整機運行。


根據用戶的不同需求,電氣設備分為駕駛室操作、地面按鈕操作或遙控器操作,并有相應不同的配置形式。起重機電機的電氣控制相對簡單。電氣組裝和電線敷設可參考電氣原理圖和電氣布線圖。


A.為保證操作人員的安全,控制部分采用36V安全電壓,電動葫蘆和整個起重機配備起重限位開關、終點行程限位開關等安全裝置。


b.LD電動單梁起重機電動葫蘆采用電纜或滑動輸電裝置運行。


c.大車導電系統采用滑觸線或電纜。
