雙梁橋式起重機的結構及傳動原理
雙梁橋式起重機性能優越,結構緊湊,重量輕,安全可靠,運行效率高,能滿足各種工況??蓽p少?gòu)S房整體投資,提高生產效率,降低維護成本,節約運行能耗。以下是小編整理的相關信息。

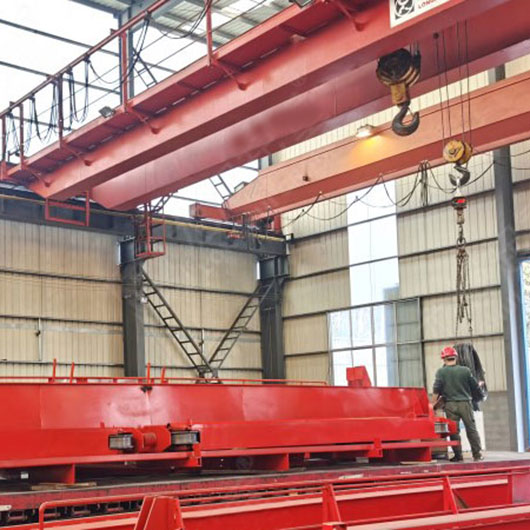

一、雙梁橋式起重機的結構
1.橋架:由兩根主梁、兩根端梁、走臺、護欄等部件組成。其結構形式有兩種:箱形和桁架;
2.車輛運行機構:由電機、制動器、減速器、聯軸器、傳動軸、角軸承箱、車輪等部件組成;
3.起重小車:由小車架、起重機構和小車運行機構組成;
4.起重機構由電機、制動器、傳動軸、聯軸器、減速器、卷筒、定滑輪組和鋼絲繩組成。單制動器和雙制動器;
5.駕駛室:起重機操作員工作的地方。配備控制設備(聯動平臺或凸輪控制器)、配電保護箱、信號裝置和照明設備。艙門關閉后,起重機可以啟動。這可以避免人們?cè)谶M(jìn)入駕駛室前工作或開車,造成人身事故。
二、雙梁橋式起重機的傳動原理
橋式通用起重機的運動由大車的縱向、小車的橫向和吊鉤的上下運動組成。
1.升降系統傳動:升降機構的動力來源由電機發出,通過齒輪聯軸器、補償軸和制動輪聯軸器將動力傳遞給減速器的高速軸端。減速器將電機的高轉數降低到所需轉數后,由減速器的低速軸輸出,通過滾筒上的內齒圈將動力傳遞給滾筒組,然后通過鋼絲繩和滑輪組作為吊鉤升降,從而達到提升重物的目的。
2.起重車運行系統傳動:電機發電,通過制動輪聯軸器、補償軸、半齒聯軸器將電力傳遞給立式三級減速器的高速軸端,通過立式三級減速器將電機的高轉數降低到所需轉數后,由減速器的低速軸輸出,通過半齒聯軸器、補償軸、半齒聯軸器與小車主動車輪軸連接,從而帶動小車主動車輪的旋轉。
3.車輛運行系統傳動:電機發電,通過制動輪聯軸器、補償軸和半齒聯軸器向減速器高速軸端,減速器將電機高轉數降低到所需轉數,由減速器低速軸輸出,通過全齒聯軸器與車輛主動輪軸連接,驅動車輛主動輪旋轉,完成橋梁縱向吊裝重物的目的。車輛兩端的驅動機構相同。
