懸浮機械手
氣動機械手,又稱平衡吊、平衡助力器、手動移載機,是一種新穎的、用于物料搬運及安裝時省力操作的助力設備。它巧妙地應用力的平衡原理,使操作者對重物進行相應的推拉,就可在空間內平衡移動定位。重物在提升或下降時形成浮動狀態。無需熟練的點動操作,操作者用手推拉重物,就可以把重物正確地放到空間中的任何位置。
四維機械手的優勢:安穩性高,節省人工,提效率和品質,延長機器壽命, 防模具損壞,降低產品不良率,節省原料,降低成本,節省人力。使用機械手可增強企業的競爭力。我司機械手是新型高科技機械手,采用輕重量設計,減少配線,成型機周邊自由空間增加,省電等性能。
四維全氣動助力機械手,根據現場空間可以選擇多種安裝方式,達到較佳使用效果。
一:型號說明
(舉例)SWF - 50 A 30- 1.5 1 F
⑴ - ⑵ ⑶ ⑷ - ⑸ ⑹
⑴ SWF:四維懸浮機械手
⑵ 較大懸浮重量
⑶ 安裝基礎:A B C D E
⑷ 回轉半徑 *100
⑸ 起升高度 米
⑹ 夾具類型 1-9 F代表非標準
二.結構:SWF全氣動助力機械手主要由安裝基礎、主機和夾具組成。

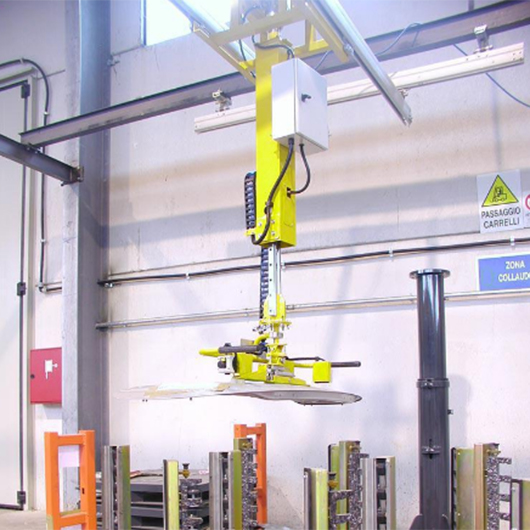

三.安裝基礎分為:A. 立柱固定式 B. 底座移動式 C. 底座固定式,D頂棚懸掛固定 式 E. 頂棚懸掛移動式;
四.夾具:一般根據客戶提供的工件的外形尺寸來定制。夾具一般有1.吊鉤型;2.抓取型;3.卡緊型;4.內漲型;5.托舉型;6.夾持型;7.夾持翻轉型(翻轉90°或者 180°);8.真空吸附性;9. 真空吸附翻轉型(翻轉90°或者180°)等方式,具體 根據現場工件和環境來選擇和研發設計,達到較佳使用效果。
五.主機:主要由平衡氣缸和剛性多關機懸臂組成,主要參數為起吊能力和服務半徑。
