起重航吊

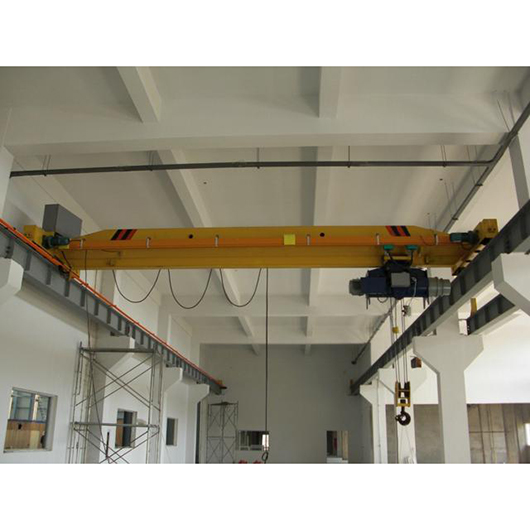

橋式起重機是橫架于車間、倉庫和料場上空進行物料吊運的起重設備。兩端坐落在高大的水泥柱或金屬支架上,形狀似橋。橋式起重機的橋架沿鋪設在兩側高架上的軌道縱向運行,可充分利用橋架下的空間吊運物料,不受地面設備阻礙。
橋式起重機組成
橋式起重機一般由橋架(又稱大車)。提升機構、小車、大車移行機構,操縱室、小車導電裝置(輔助滑線)、起重機總電源導電裝置(主滑線)等組成。
橋架
橋架是橋式起重機的基本構件,由主梁、端梁、走臺等部分組成。主梁跨架在跨間上空,有箱形、析架、腹板、圓管等結構形式。主梁兩端連有端梁,在兩主梁外側安有走臺,設有欄桿。在駕駛室一側的走臺上裝往大車移行機構,在另一側走臺上裝有往小車電氣設備供電的裝置,即輔助滑線。在主梁上方鋪有導軌,供小車移動。整個橋式起重機在大車移動機構拖動下,沿車間長度方向在導軌上移動。
